In den Unterlagen zu unserer neuen (alten) Segelyacht „STÖRTEBECKER“ haben wir die originalen Bauzeichnungen aus dem Jahr 1976 gefunden.
Zu schade, im Schrank ein ungenutztes Dasein zu fristen. Daher hier in zwei Beiträgen die sauber abfotografierten Baupläne. Hier im Teil 1 geht es um den Generalplan, klickt man auf eines der Bilder, kommt man auf die hochauflösende Ansicht.
Teil 2 zeigt den „Bauplan, Rumpf“.

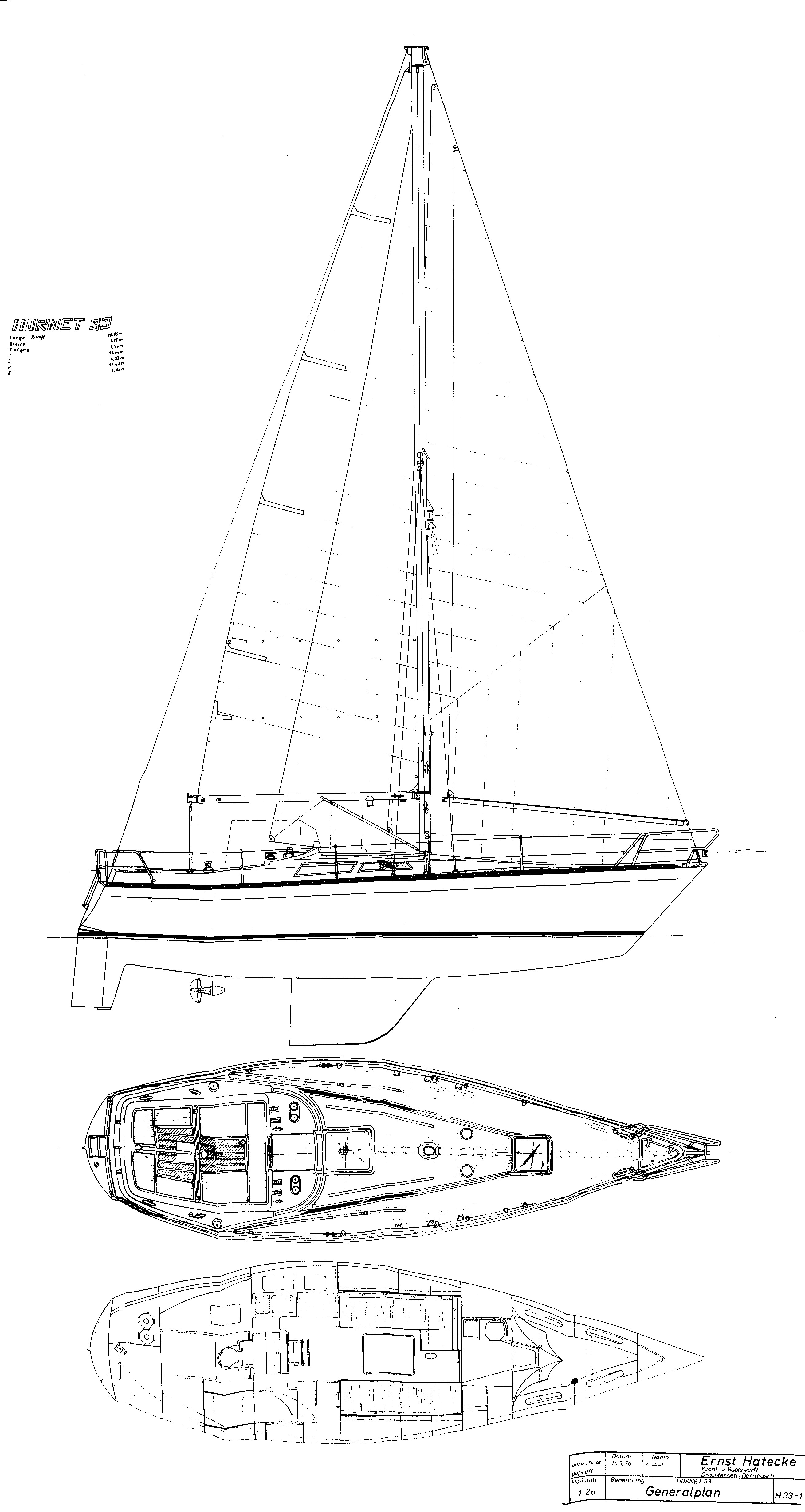

1) HORNET 33 Generalplan

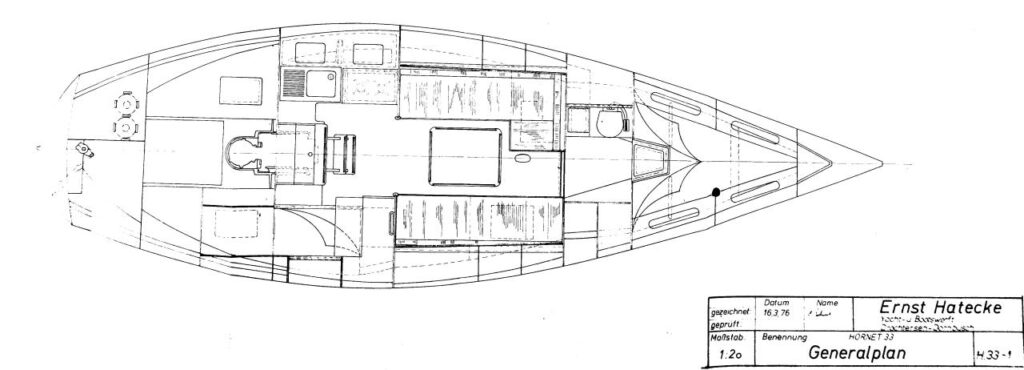

2) HORNET 33 Generalplan Ausschnitt „Einrichtung“

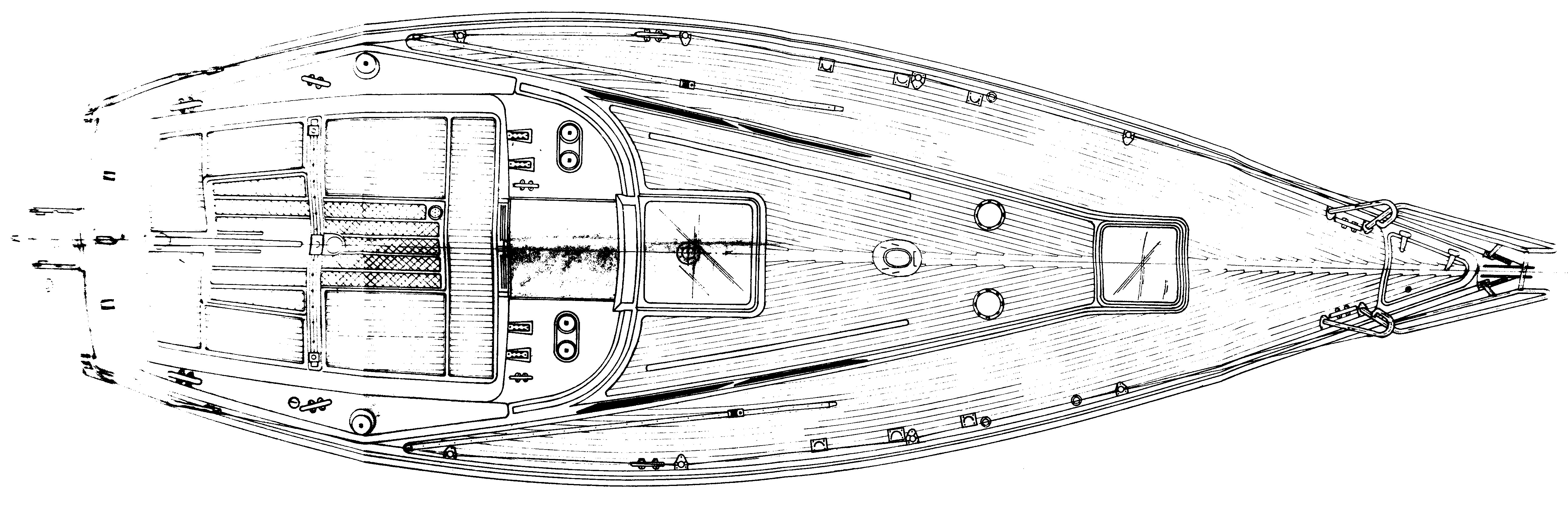

3) HORNET 33 Generalplan Ausschnitt „Deck“

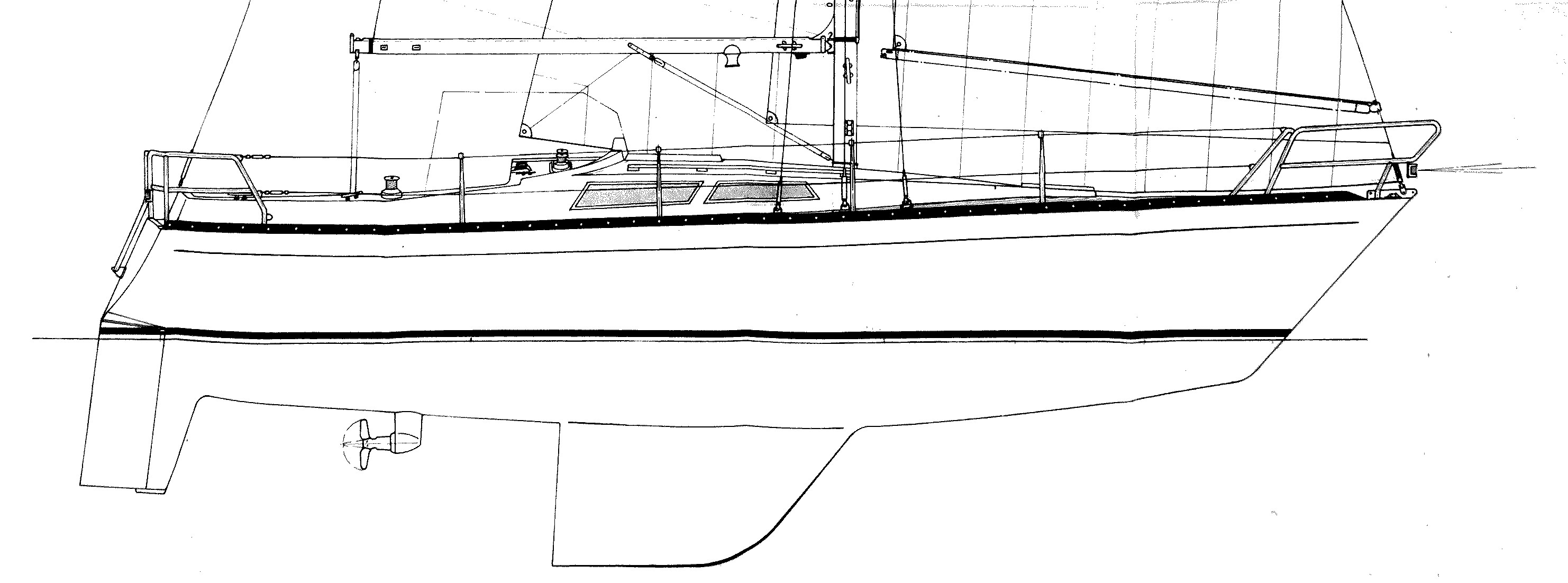

4) HORNET 33 Generalplan Ausschnitt „Seitenansicht Rumpf“

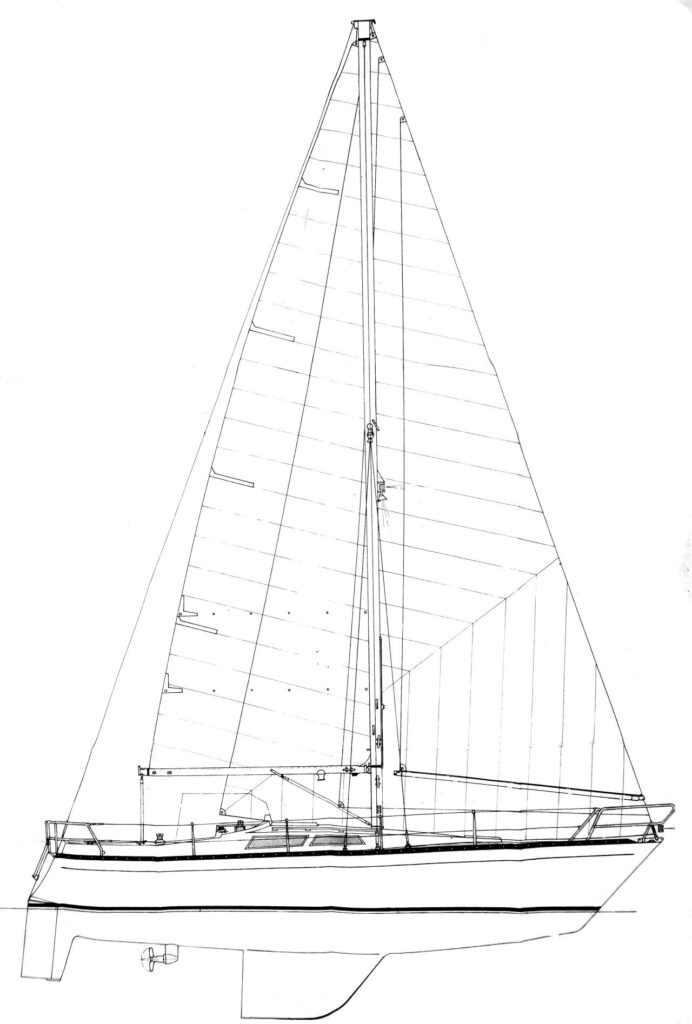

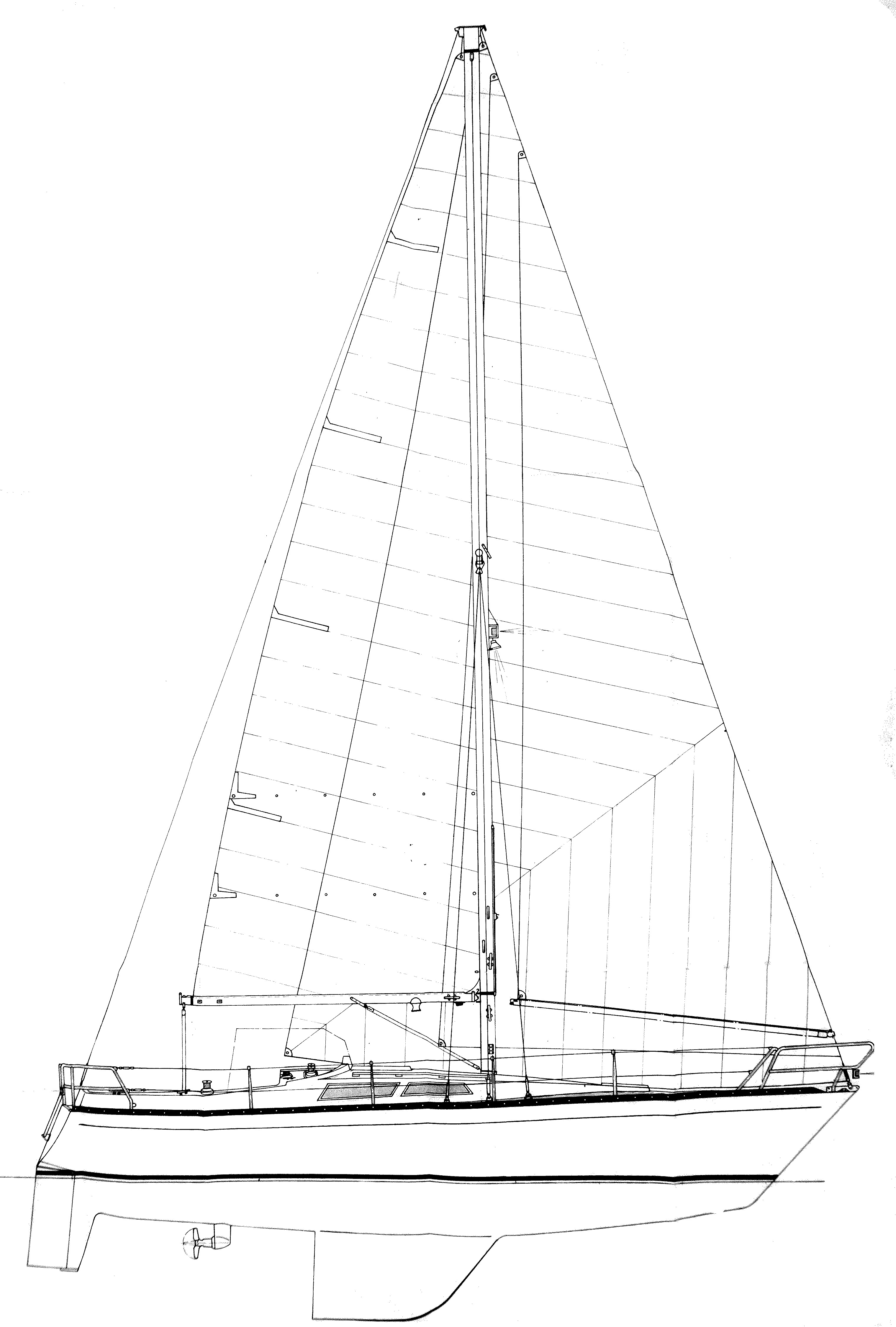

5) HORNET 33 Generalplan Ausschnitt „Seitenansicht“

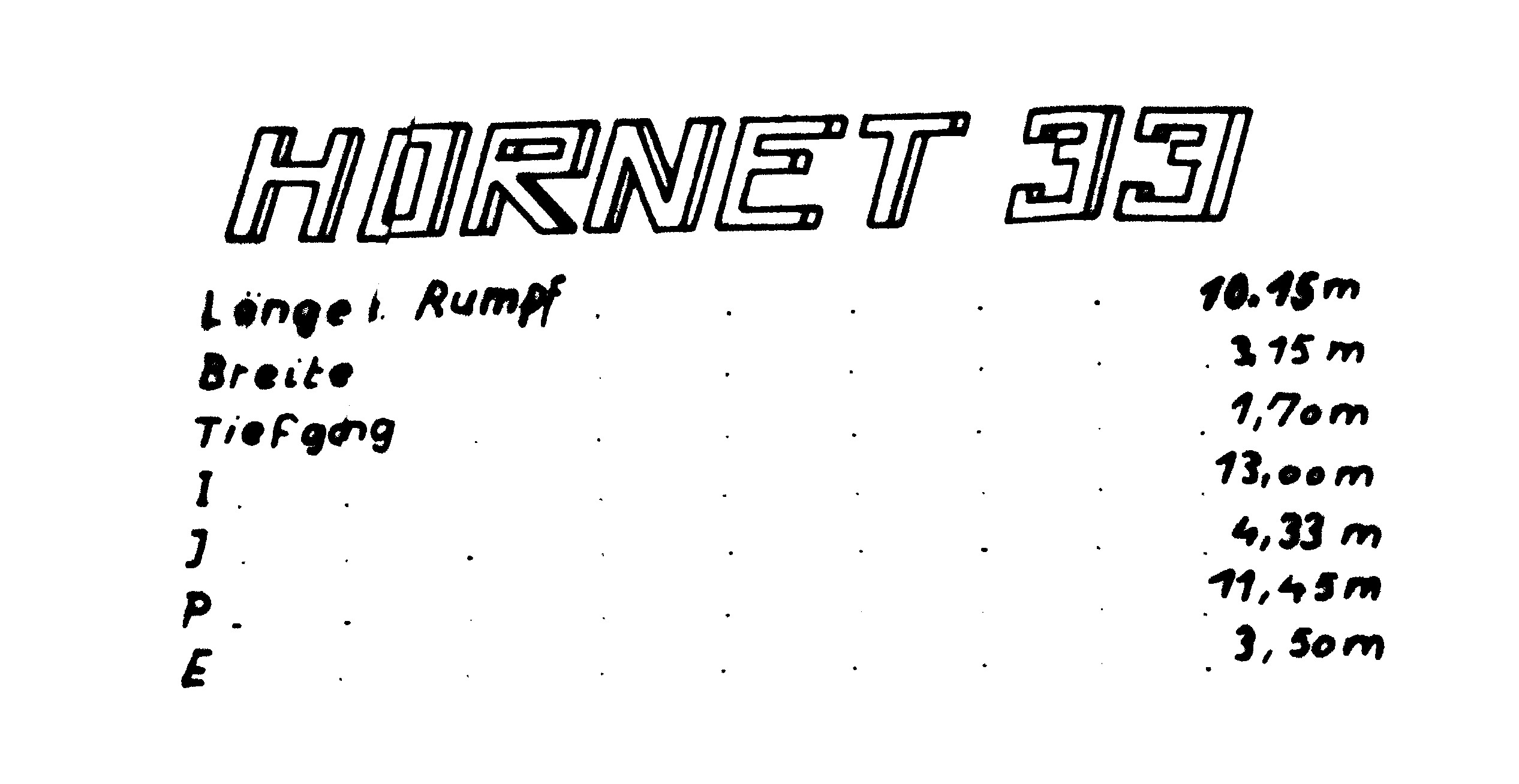

6) HORNET 33 Generalplan Ausschnitt „Maße“
Im Teil 2 wird der Rumpf im Detail dargestellt.
Alle Rechte an den Bildern bzw. Plänen liegen natürlich bei der HATECKE Werft in DOCHTERSEN.
Vielleicht nützen sie ja jemanden.
Peter.
