In den Unterlagen zu unserer neuen (alten) Segelyacht „STÖRTEBECKER“ vom Typ HATECKE HORNET 33 haben wir die originalen Bauzeichnungen aus dem Jahr 1976 gefunden.
Zu schade, im Schrank ein ungenutztes Dasein zu fristen. Daher hier in zwei Beiträgen die sauber abfotografierten Baupläne. Hier im Teil 2 geht es um den „Bauplan, Rumpf“, klickt man auf eines der Bilder, kommt man auf die hochauflösende Ansicht.
In Teil1 findet man den Generalplan.

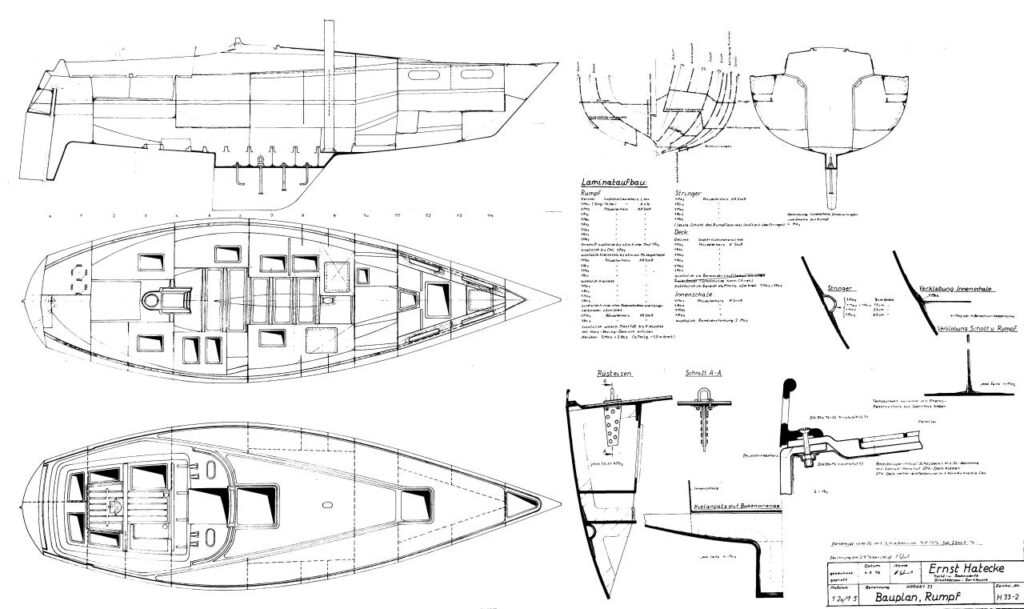

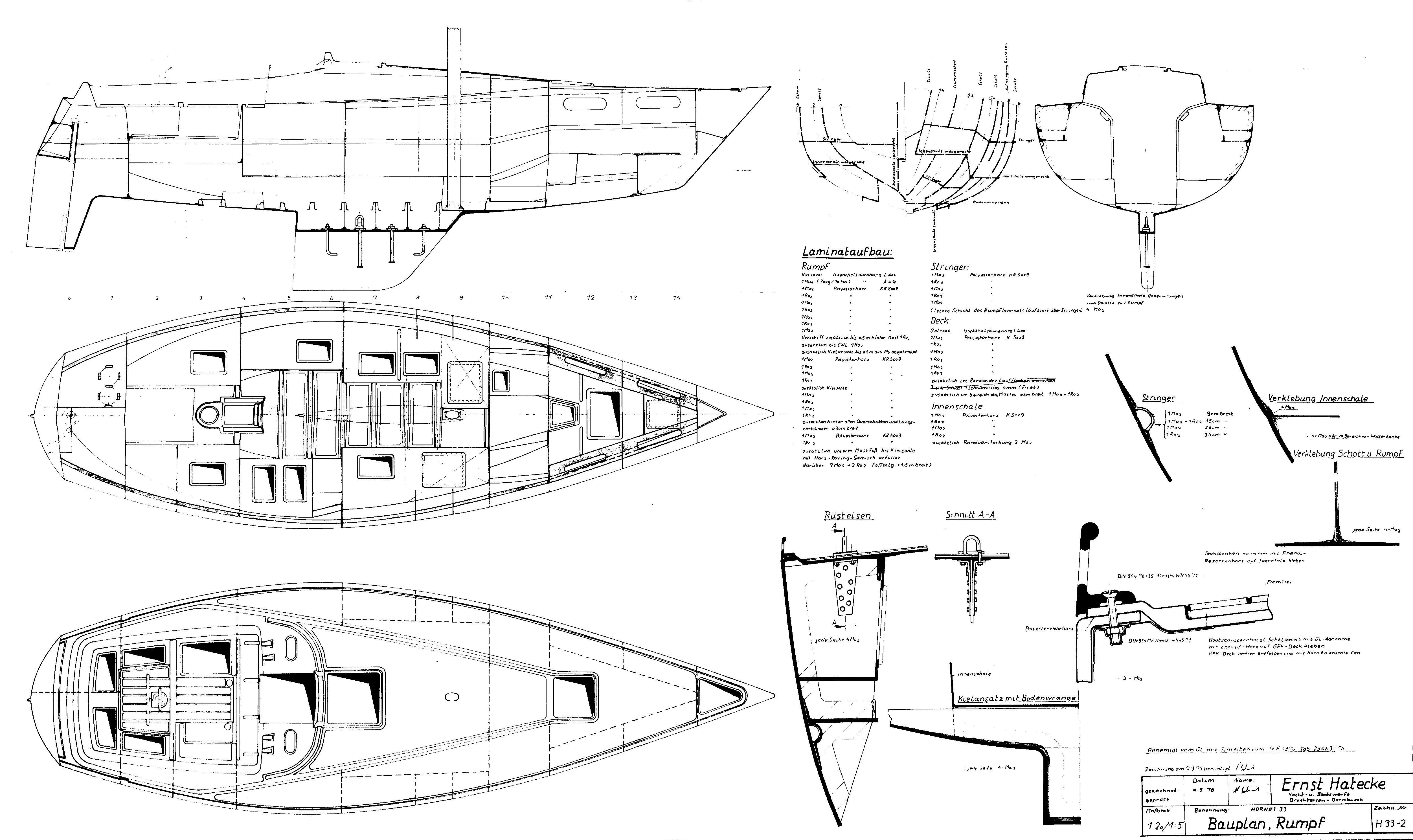

1) HORNET 33 Bauplan, Rumpf

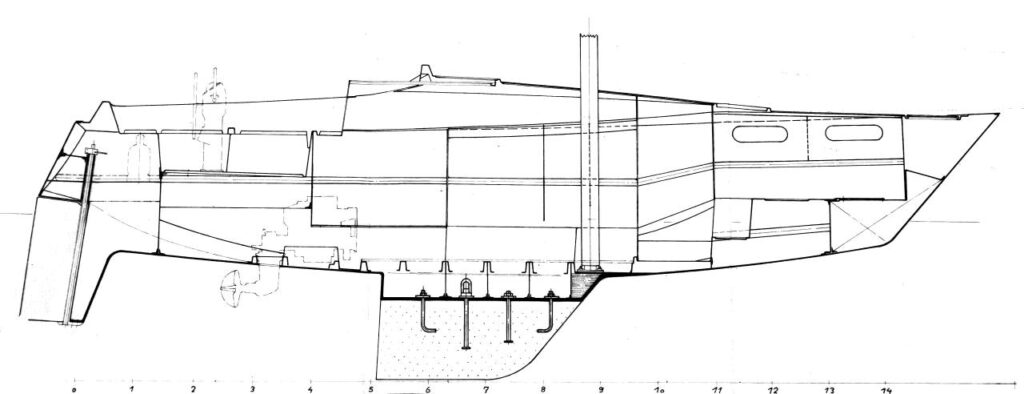

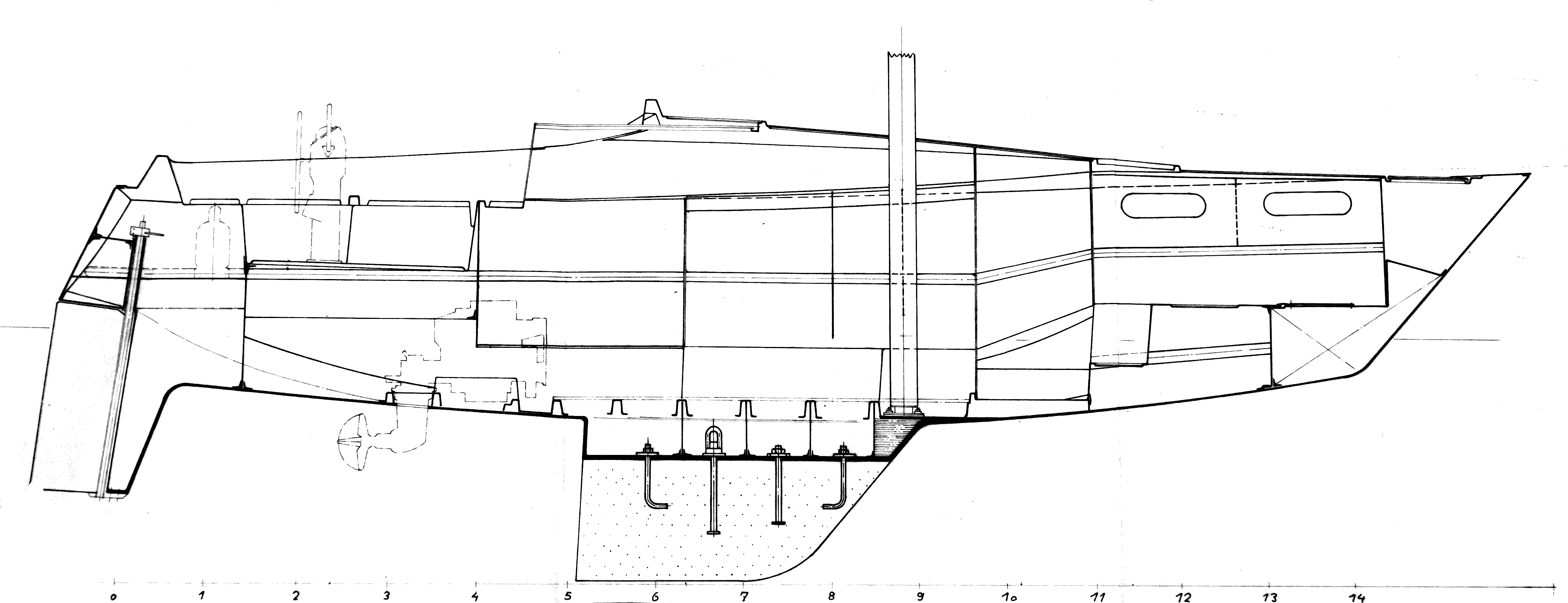

2) HORNET 33 Bauplan, Rumpf, Ausschnitt „Seitenansicht“

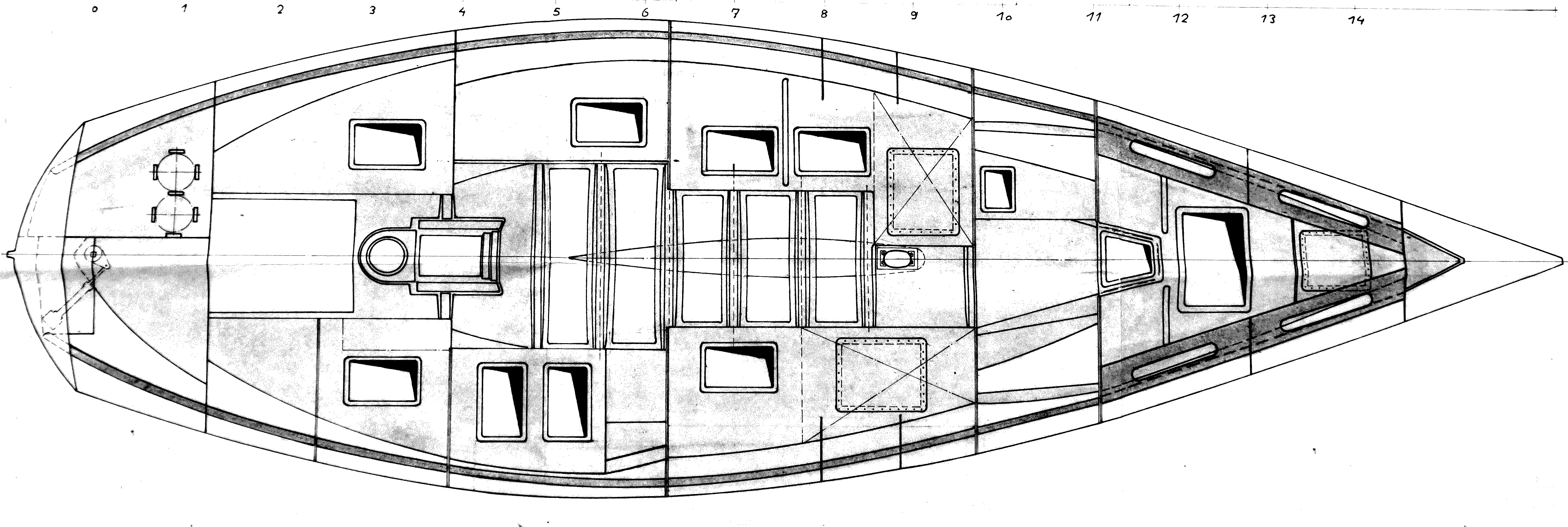

3) HORNET 33 Bauplan, Rumpf, Ausschnitt „Tanks & Backskisten“

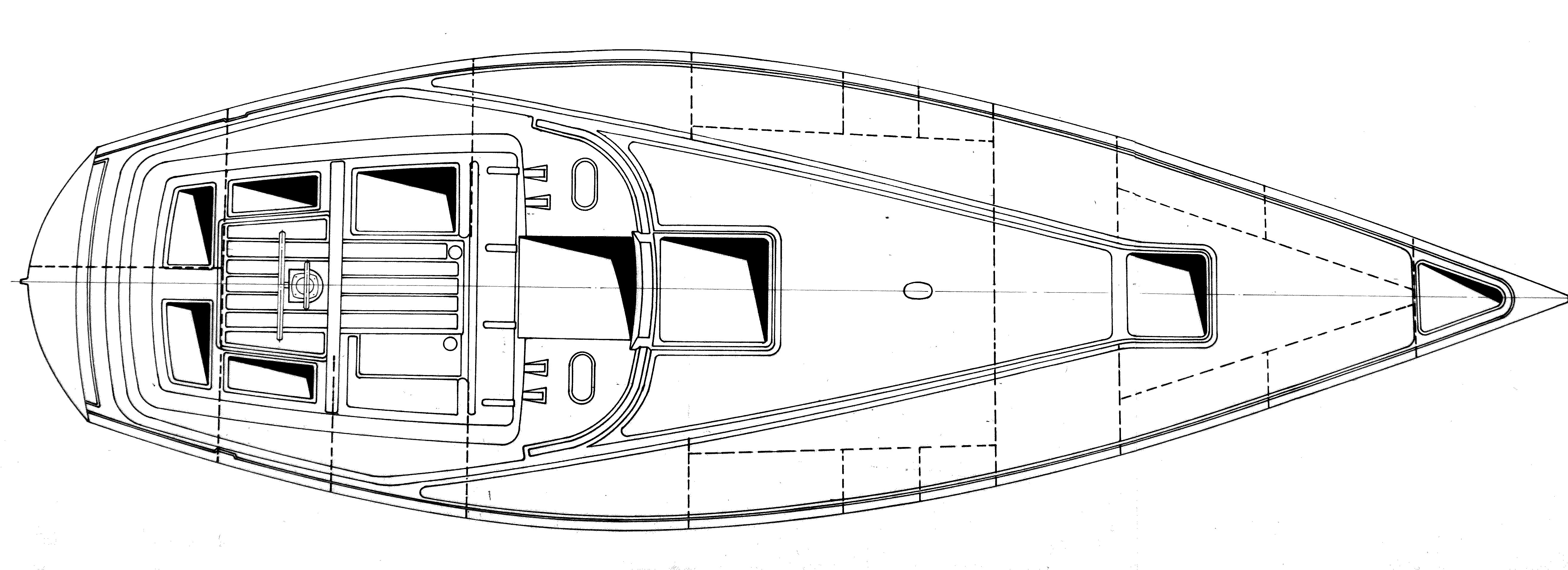

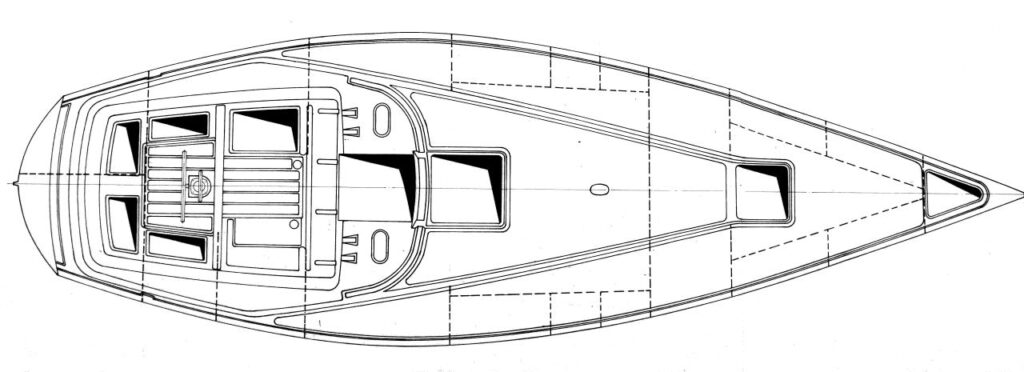

4) HORNET 33 Bauplan, Rumpf, Ausschnitt „Decksluken“

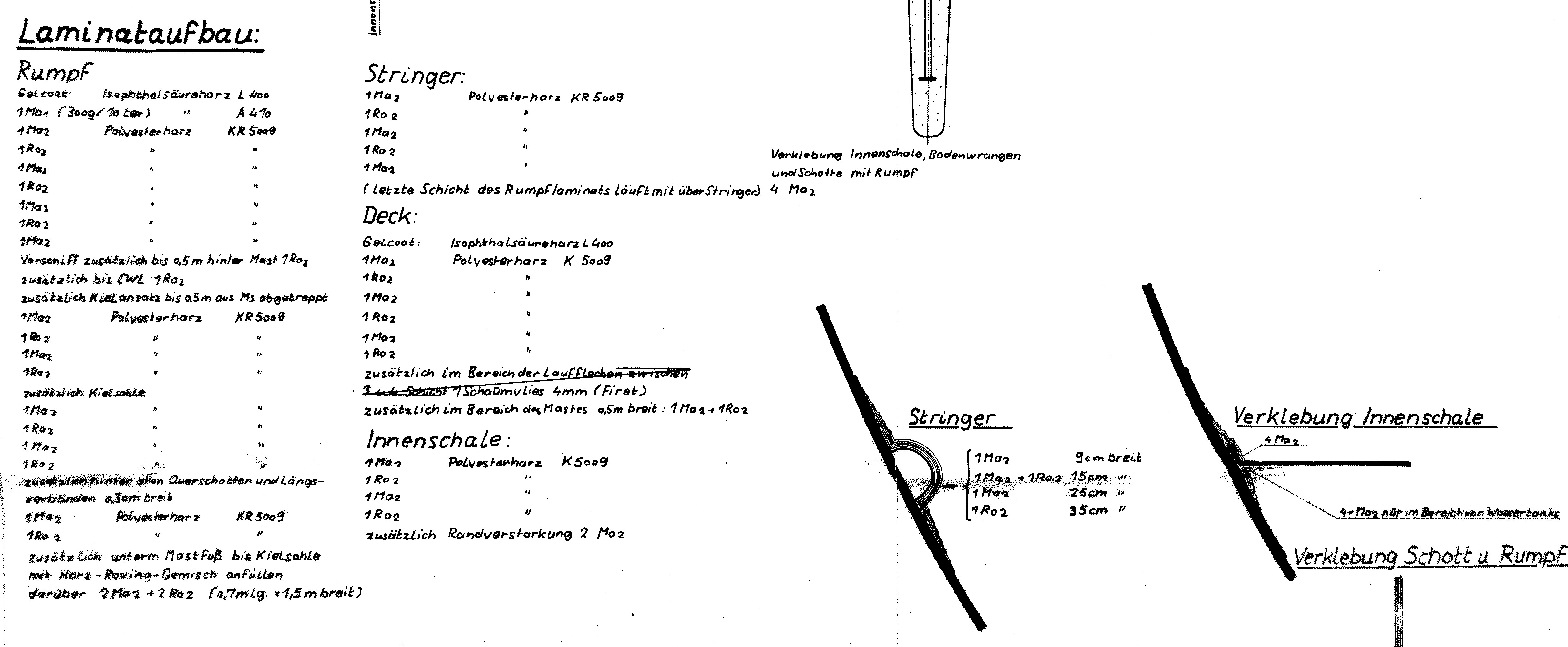

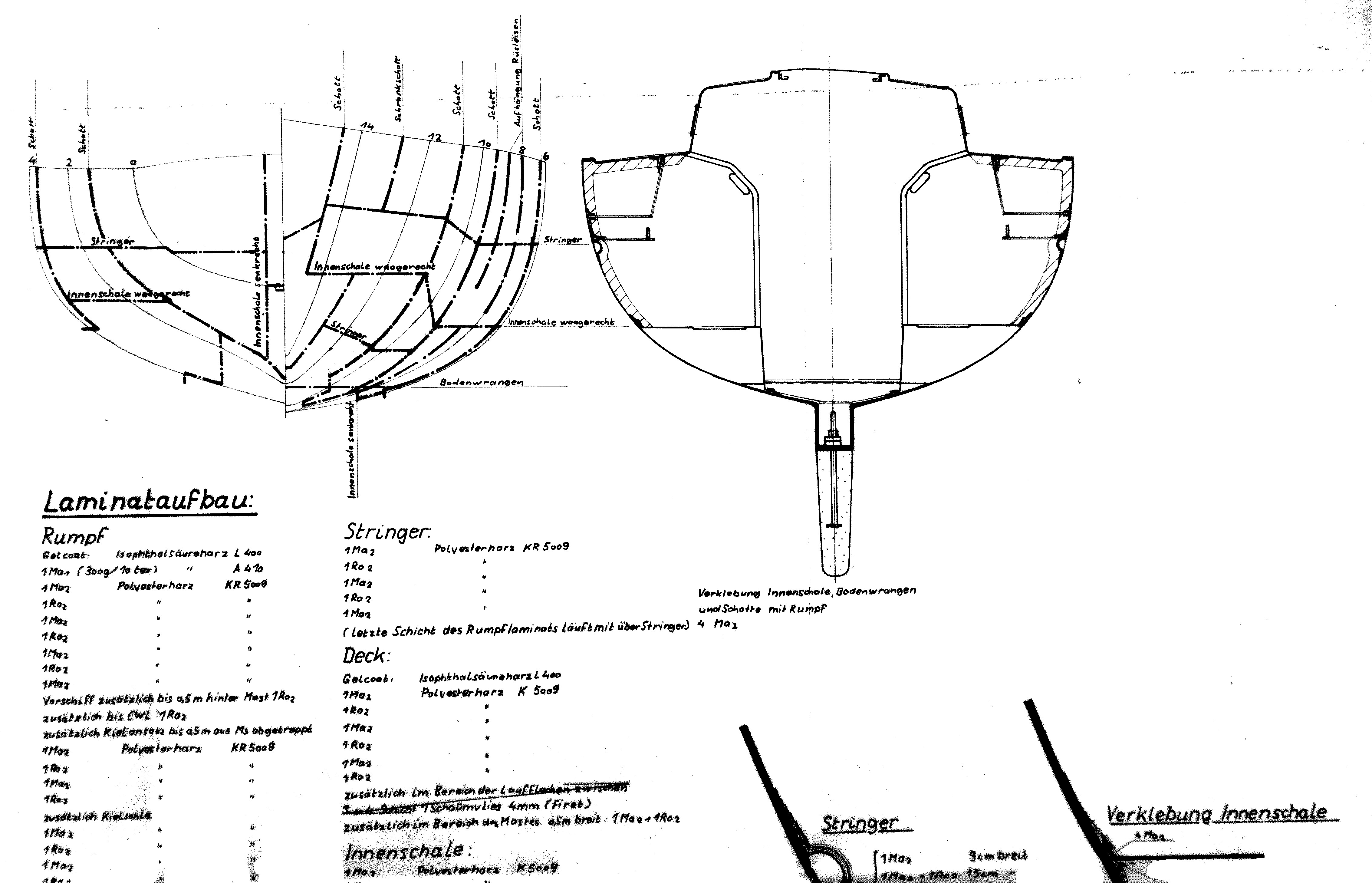

5) HORNET 33 Bauplan, Rumpf, Ausschnitt „Laminataufbau 1“
6) HORNET 33 Bauplan, Rumpf, Ausschnitt „Laminataufbau 2“

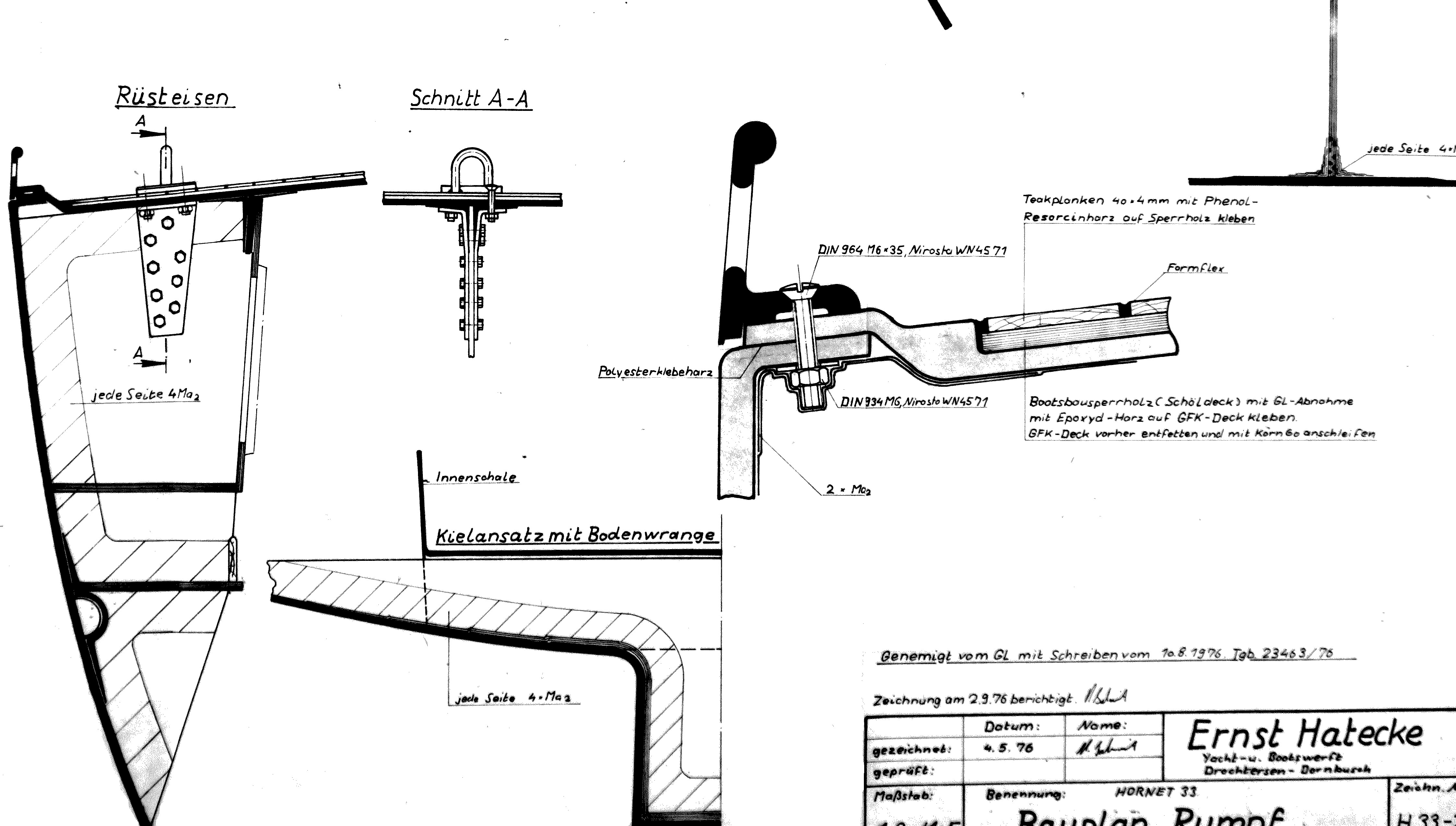

7) HORNET 33 Bauplan, Rumpf, Ausschnitt „Beschläge“
Im Teil 1 wird der Generalplan im Detail dargestellt.
Alle Rechte an den Bildern bzw. Plänen liegen natürlich bei der HATECKE Werft in DOCHTERSEN.
Vielleicht nützen sie ja jemanden.
Peter.
